Среднегодовая температура городов РФ используемая при расчете
Барнаул
1.3
Благовещенск
0.1
Архангельск
0.8
Астрахань
9.5
Уфа
2.8
Белгород
6.4
Брянск
5. 1
Улан-Удэ
-1.7
Владимир
3.9
Волгоград
8.2
Вологда
2.3
Воронеж
5.6
Махачкала
11.8
Иваново
3.3
Иркутск
-0.9
Нальчик
9.1
Калининград
7.1
Калуга
4.4
Петропавловск-камчатский
2.1
Черкесск
8.8
Петрозаводск
2.3
Кемерово
0
Киров
1.6
Сыктывкар
0.4
Кострома
3.1
Краснодар
11.1
Красноярск
0.5
Ярцево
-3.4
Курган
1.5
Курск
5.5
Липецк
5.1
Санкт-Петербург
4.4
Магадан
-3.5
Йошкар-Ола
2.6
Саранск
3.9
Москва
4.1
Мурманск
0.2
Нижний Новгород
3.6
Великий Новгород
4.0
Новосибирск
0.2
Омск
0.6
Оренбург
4.0
Орел
4.9
Пенза
4.2
Пермь
0
Владивосток
5.0
Псков
4.8
Ростов-на-Дону
8.9
Рязань
4.3
Самара
4.2
Саратов
5.3
Южно-Сахалинск
2.2
Екатеринбург
1.2
Владикавказ
8.1
Смоленск
4.3
Ставрополь
9.1
Тамбов
5.0
Казань
3.1
Тверь
3.8
Томск
-0.5
Кызыл
-3.4
Тула
4.7
Тюмень
0.9
Ханты-Мансийск
-1.9
Ульяновск
3.2
Хабаровск
1.4
Абакан
0.7
Челябинск
2.0
Грозный
10.4
Чита
-2.9
Чебоксары
3.0
Якутск
-10.2
Нарьян-Мар
-3.5
Ярославль
3.2
Таблица 1
Среднегодовая температура наружного воздуха в районе строительства, °С
Требуемое сопротивление теплопередаче, кв.м х °С/Вт, при температуре воздуха в охлаждаемых помещениях, °С
минус 30
минус 20
минус 10
минус 5
0
5
12
Минус 2 и ниже
4,8
3,9
3,1
2,6
2,4
2,1
2
Выше минус 2 и ниже 7
5,1
4,3
3,6
2,8
2,4
2,1
2
7 и выше
5,4
4,8
4,3
3,7
3,3
2,8
2
Таблица 2
Среднегодовая температура наружного воздуха в районе строительства, °С
Требуемое сопротивление теплопередаче, кв.м х °С/Вт, при температуре воздуха в охлаждаемых помещениях, °С
минус 30
минус 20
минус 10
минус 5
0
5
12
Минус 2 и ниже
5,1
4,1
3,3
2,8
2,8
2,6
2,3
Выше минус 2 и ниже 7
5,4
4,6
3,7
3,3
2,8
2,6
2,3
7 и выше
5,8
5,1
4,3
3,9
3,4
3
2,7
Таблица 3
Температура воздуха в более теплом помещении, °С
Требуемое сопротивление теплопередаче, кв.м х. °С/Вт, при температуре воздуха в более холодном помещении, °С
минус 30
минус 20
минус 10
минус 5
0
5
12
Минус 30
1,7
-
-
-
-
-
-
" 20
2,2
1,7
-
-
-
-
-
" 10
3,4
2,7
1,7
-
-
-
-
" 5
4
3,3
2,2
1,7
-
-
-
0
4,3
3,6
2,7
2,2
1,7
-
-
5
4,6
4
3,2
2,7
2,2
1,7
-
10
4,8
4,5
3,7
3,2
2,7
2,2
1,7
20
5,2
5
4,3
3,6
2,9
2,2
2,2
Таблица 4
Температура воздуха в охлаждаемых помещениях , °С
Требуемое сопротивление теплопередаче, кв.м х ° С/Вт
Минус 30
Минус 20
Минус 10
0
12
5,1
4,3
3,6
2,4
1,9
Тепло- и пароизоляция ограждающихконструкций зданий холодильников
Общие указания по проектированию теплоизоляции и пароизоляции ограждающих конструкций
Создание ограждений зданий холодильников со стабильными теплоизоляционными свойствами достигается рациональным применением в конструкциях эффективных теплоизоляционных материалов в сочетании с надежной гидро-пароизоляцией, не допускающей проникания влаги в жидкой фазе и максимально сокращающей проникновение водяных паров в толщу теплоизоляции.
Тепловая изоляция ограждений охлаждаемых помещений должна быть непрерывной по всей поверхности здания.
Тепло- и пароизолирующие свойства стыков панелей должны быть близкими к свойствам по полю панелей.
Защита ограждений от увлажнения достигается комплексом мероприятий:
выполнением непрерывного эффективного гидро-пароизоляционного слоя со стороны более теплой среды (со стороны большего суммарного давления водяных паров);
герметизацией мест прохождения через пароизоляционный слой анкеров, болтов и др. элементов;
расположением материалов в конструкции ограждения в таком порядке, чтобы их сопротивление паропроницанию понижалось в направлении к более холодной поверхности (с этой целью более плотные малопаропроницаемые материалы следует располагать с более теплой стороны);
исключением в толщине теплоизоляции пароизоляционных слоев.
Пароизоляционное покрытие, расположенное между конструктивной частью ограждения и слоем теплоизоляции и недоступное для осмотра, ремонта и восстановления следует выполнять из высокоэффективных рулонных материалов или мастичных, наносимых механизированным путем (набрызгиванием).
Поверхность кирпичной кладки с внутренней стороны должна быть подготовлена для нанесения пароизоляции. С этой целью внутренняя поверхность кладки затирается (выравнивается) цементным раствором марки 50.
Для крепления каркаса теплоизоляции к кирпичным стенам и перегородкам в кладку необходимо закладывать деревянные пробки или анкерные болты, или "усы" из оцинкованной арматурной проволоки.
Теплоизоляция перекрытия, как правило, укладывается сверху насухо. Для подклейки теплоизоляции снизу в железобетонные перекрытия закладываются детали для ее крепления.

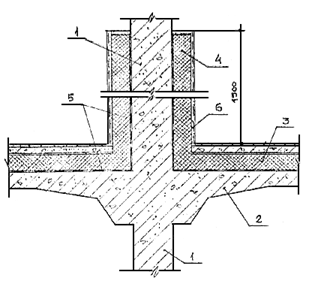

Примыкание междуэтажных перекрытий к наружным стенам следует осуществлять таким образом, чтобы исключалась возможность образования теплопроводных включений. В местах примыкания несущих конструкций, внутренних стен и перегородок к покрытиям и перекрытиям при невозможности обеспечения непрерывного контура паро- и теплоизоляции необходимо устройство дополнительных фартуков теплоизоляции согласно рис.5 и 6.
По поверхности теплоизоляции, повреждаемой грызунами, необходимо предусматривать со стороны помещений крепление на высоту 1 м от пола сетки с ячейками не более 12 12 мм из стальной проволоки. Сетка должна заводиться в конструкцию пола на 0,5 м.
Для тепло- и пароизоляции и внутренней отделки помещений холодильников могут применяться только материалы, допущенные для этой цели Министерством здравоохранения России.

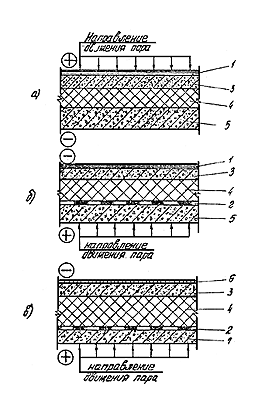

Схемы тепло-пароизоляции различных ограждающих конструкций даны на рис.1-6.
Рис. 1. Примыкание междуэтажных перекрытий к наружным стенам
1 - наружный (несущий) слой; 2 - штукатурка (при кирпичных
и блочных стенах); 3 - несгораемый пароизоляционный слой;
5.2.1. К теплоизоляционным материалам, предназначенным для изолирования ограждений охлаждаемых помещений, предъявляются ряд требований, в том числе специфических, связанных с тяжелыми условиями эксплуатации ограждающих конструкций зданий холодильников.
Наиболее эффективными для теплоизоляции ограждений охлаждаемых помещений являются материалы со следующими свойствами:
- с плотностью не более 300 кг/м ;
- с коэффициентом теплопроводности при температуре 20 °С не более 0,1 Вт/м·°С;
- с пределами прочности при изгибе не менее 0,1 МПа;
- с относительной деформацией сжатия под действием удельной нагрузки в 0,02 кгс/см не более 6%;
- с водопоглощением не более 5% по объему за 24 часа;
- с малой сорбиционной способностью (максимальная сорбиционная влажность при температуре +20 °С не менее 3% по объему);
- с морозостойкостью не менее 25 циклов теплосмен.
Кроме вышеперечисленных свойств теплоизоляционные материалы должны обладать устойчивостью к заражению бактериями и грибками (т.е. должны быть биостойкими), не выделять запахов.
Таким образом, по совокупности перечисленных свойств, для теплоизоляции холодильника рекомендуется использовать «материал» , монтируемый двумя слоями с перекрытием швов.
Утепление необходимо выполнять в соответствии с требованиями СНиП 2.11.02-87 «Холодильники» и пособия по проектированию зданий холодильников.
Кроме того, в рассматриваемых конструкциях необходимо предусмотреть пароизоляцию в соответствии с требованиями СНиП 2.11.02-87 «Холодильники» и пособия по проектированию зданий холодильников.
