Изобретение подвесных потолков произвело переворот в технологии внутренних отделочных работ, в проектировании и монтаже инженерных коммуникаций здания и в дизайне интерьера.
Подвесные потолочные системы обычно состоят из подвешенного к перекрытию металлического каркаса, к которому крепят гипсокартонные листы, формирующие плоскость потолка. В результате между перекрытием и плоскостью потолка образуется воздушное пространство, которое можно использовать для прокладки инженерных коммуникаций и установки светильников, а также для звукоизоляции, используя звукопоглощающие маты ТМ БАТИЗ.
Таким образом, ограждающая конструкция получается многослойной и состоит из слоев материалов различной структуры и плотности. В такой структуре звуковые волны затухают быстрее, чем в любом однородном материале. Это особенно важно для обеспечения звукоизоляции сверху, т.к. на плиту межэтажного перекрытия постоянно воздействуют шумы сразу двух видов, воздушный и структурный (ударный). Повысить звукоизоляцию перекрытия можно единственным способом: увеличить поглощение энергии звуковой волны внутри ограждающей конструкции.
Акустические характеристики подвесных потолков включают два вида показателей:
· звукопоглощение (альфа W), коэффициент которого может изменяться в пределах от 0 до 1. Ноль означает, что поверхность полностью отражает звук, единица - что полностью поглощает;
· индекс звукоизоляции, измеряемый в децибелах (дБ), который показывает способность материала приглушать шум.
Каркас подвесных потолочных систем может состоять из потолочных профилей ПП-60х27, ПП-1-1 (47х17) или ПП-1-2 (47х27) и периметральных направляющих профилей ППН-1(20х20) и ППН 27х28, располагаемых по контуру помещения.
Рассмотрим 3 варианта конструкции каркаса:

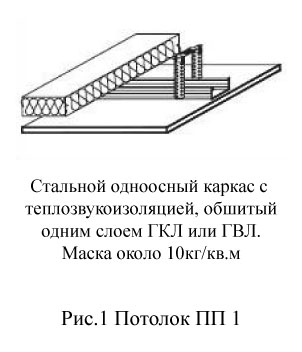

- одноосный с расположением несущих профилей ПП-60х27 или ПП-1-2 (47х27) только в одном направлении. Рекомендуется при небольших площадях потолка и для узких помещений;

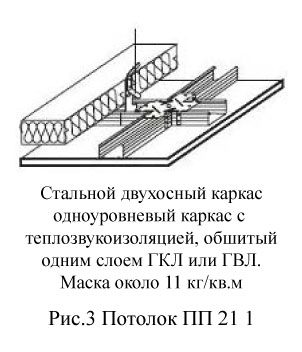

- двухосный одноуровневый с расположением основных и перпендикулярных к ним несущих профилей в одном уровне (встык). Предпочтителен при однослойной обшивке потолка, т.к. при этом обеспечивается подложка под всеми швами между листами;

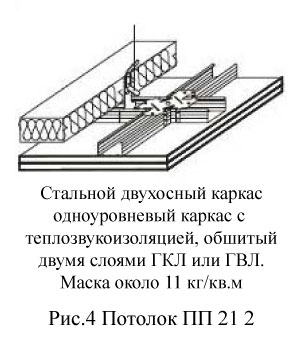

- двухосный двухуровневый с расположением основных и перпендикулярных к ним несущих профилей в разных уровнях (внахлест). Предпочтителен при двухслойной обшивке потолка, т.к. при этом используются полноразмерные, несущие профили, работающие по неразрезной схеме.
Типы потолков и их описание вы можете видеть на рис.1-4.
Воздушный промежуток между несущим основанием и обшивкой подвесного потолка целесообразно выполнять толщиной не менее 50мм и полностью заполнять звукоизолирующим материалом. Полное заполнение каркаса теплозвукоизоляционным материалом без образования пустот, и, следовательно, отсутствие мостиков звука, обеспечивает заданное значение изоляции от воздушного шума. Оценочный индекс изоляции воздушного шума RW перекрытия с подвесным потолком определяется путем прибавления к индексу изоляции воздушного шума основного базового основания (железобетонного, бетонного – расчётное значение 52 Дб.) 4 - 5 дБ при заполнении полости теплозвукоизолирующим материалом (толщиной 50мм) при облицовке одним слоем ГКЛ или ГВЛ (при облицовке двумя слоями ГКЛ, ГВЛ прибавляют 7 -8 ДБ.)
В качестве звукоизолирующего материала в конструкциях подвесных потолков рекомендуется использовать маты из базальтового супертонкого волокна ТМ «БАТИЗ НОРМА». Имея хаотичное расположение волокон и высокоразвитую волокнистую структуру с большим количеством микропор, данные изделия обладают высокими звукопоглощающими свойствами. Высокий коэффициент звукопоглощения связан с тем, что при прохождении звуковой волны через толщу материала она приводит воздух, заключенный в его порах, в колебательное движение, а мелкие поры создают большее сопротивление потоку воздуха, чем крупные. Поэтому изделие ТМ «БАТИЗ НОРМА» отвечает требованиям СНиП II-12-77 «Защита от шума» и обладают превосходным звукоизоляционным эффектом. Коэффициент звукопоглощения матов ТМ «БАТИЗ НОРМА» при частоте волны 1000 Гц равен 0,98 при плотности изделия 30 кг/м³ (см. таб.1), что выше аналогичного показателя изделий из стекло- и минеральной ваты.
